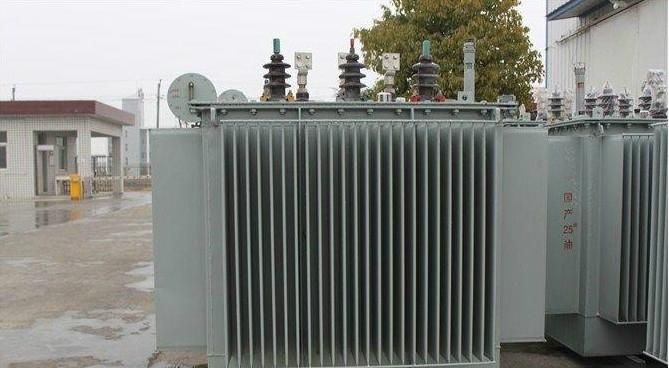

1000KVA油浸式变压器技术参数
|
序号 |
项 目 |
设备技术参数 |
|
1 |
变压器型号 |
S11-M-1000 |
|
2 |
额定电压 |
10/0.4kV |
|
3 |
额定容量 |
1000kVA |
|
4 |
绕组连接方式 |
Dyn11 |
|
5 |
高压分接范围 |
±5%/±2×2.5% |
|
6 |
额定空载电流 |
1.0% |
|
7 |
额定空载损耗（W） |
1150 |
|
8 |
额定负载损耗（W） |
10300 |
|
9 |
阻抗电压 |
4.5% |
|
10 |
冷却方式 |
油浸自冷 |
|
12 |
绝缘等级 |
A级 |
1000KVA油浸式变压器特征描述
1000KVA油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构；高压绕组
采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊
心结构，能承受运输的颠震。
线圈和铁心采用真空干燥，油浸式变压器油采用真空滤油和注油的工艺，使油浸式变压器内部的
潮气降至最低。
油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油的体积变化，所以该产品没有储油
柜，显然降低了油浸式变压器的高度。
由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有效地防止了氧气、水份的进入而导
致绝缘性能的下降。
根据以上五点性能，保证了1000KVA油浸式变压器在正常运行内不需要换油，大大降低了变压器的维护成
本，同时延长了变压器的使用寿命。
